Linea di produzione internazionale di calce da 5 a 70 t/h

La calce è il prodotto ad alta temperatura della calcinazione del calcare.
In ogni stato, solo una piccola porzione è abbastanza pura per la produzione di calce industriale.
Per essere classificati come calcare, la roccia deve contenere almeno il 50% di carbonato di calcio.

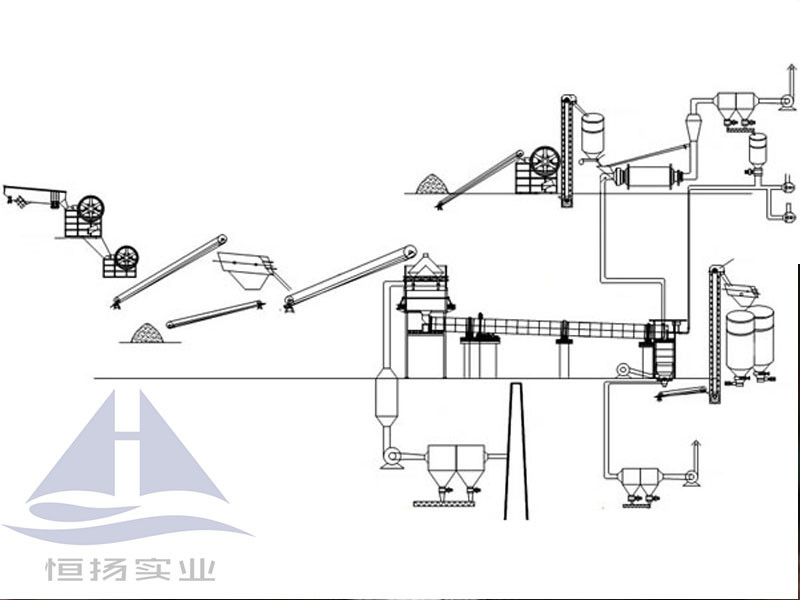

Processo e attrezzature

1Sistema di trasporto delle materie prime
Il calcare e la dolomite, dopo essere stati frantumati nella miniera, sarebbero stati spediti in fabbrica e con camion al pozzo dei materiali, dopo la selezione, quindi trasportati allo stoccaggio delle materie prime.Qualificato calcare dimensioni di particelle di pietra 10 ~ 50mm sarà trasportare al silos superiore del precalorificatore da attrezzature di sollevamento. dimensione delle particelle di alimentazione è 10 ~ 50 mm, scarico dimensione finita di 5 ~ 40 mm sopra il 90%.
2Sistema di calcinazione attiva della calce
Il sistema di calcinazione attiva della calce è costituito da un preriscaldatore verticale, un forno rotativo e un raffreddatore.
Precaldatore verticale:Il precaldatore verticale è composto da un corpo di precaldatore, un contenitore, un tubo di alimentazione, un dispositivo idraulico per la spinta, ecc.Il pre riscaldatore è poligonale e rotondo utilizzando un dispositivo di separazione del compartimento..Il calcare viene riscaldato gradualmente per evitare un forte riscaldamento e la scarica nel forno produce una grande quantità di polvere, il tasso di decomposizione del calcare è del 30% ~ 40%,la temperatura media dei gas di scarico è 230 °C ~ 260 °C, riducendo così il consumo di calore.
Forno rotativo:il forno rotativo è composto da cilindro, dispositivo di supporto, dispositivo di trasmissione, dispositivo di ruota a blocco, coda del forno e sigillo della testa del forno,e copertura della testa del forno.dotato di due serie di dispositivi di supporto, il cuscinetto a rulli è il cuscinetti lubrificati con olio raffreddato ad acqua, e può allinearsi automaticamente con piastrelle sferiche.con motore di conversione di frequenza che guida il corpo del fornoLa testa e la coda del forno sono dotate di un dispositivo di tenuta a molla, utilizzando un forno a motore a conversione di frequenza e con velocità di decomposizione del precarificatore.per controllare efficacemente la temperatura e il tempo di calcinazione, ha raggiunto i requisiti di combustione e di combustione.
Bruciatore a carbone e a gas a quattro canali, regolazione flessibile e conveniente, funzionamento flessibile, ogni velocità del getto d'aria può essere regolata durante il funzionamento,può far scattare qualsiasi fiamma in diverse condizioni di forno, facile controllo della temperatura di calcinazione.
Cooler verticale: il cooler verticale è composto da corpo di cooler, schermo fisso, dispositivo di raffreddamento, macchina di scarica elettrica vibrante ecc. Il cooler verticale ha molte aree di scarica di raffreddamento,la velocità di scarico di ciascuna zona può essere controllata separatamente in base alla temperatura del materiale- l'aria di raffreddamento incontra direttamente la calce calda,l'effetto di raffreddamento è buono,la temperatura delle ceneri è bassa, la temperatura delle ceneri superiore alla temperatura ambiente di 40 °C;la temperatura può essere riscaldata a più di 600°C, una parte viene utilizzata come aria di combustione seconda nel forno rotativo, l'altra parte viene utilizzata per asciugare il carbone polverizzato..
3Sistema di preparazione del carbone polverizzato
Il sistema di preparazione del carbone polverizzato è una parte importante del sistema di forno rotativo a calce attiva.uno è il mulino di carbone spazzato dal vento mulino a tubi sistema di preparazione del carbone polverizzato con raccoglitore di polvere in sacchetto.Il sistema ha i vantaggi di un'operazione conveniente, un ambiente pulito ecc. Il suo processo di produzione è il seguente: grado di blocco ≤ 25 mm di carbone, dall'ascensore del secchio alla cintura,Poi trasportato al bunker di carbone con la cintura, attraverso un alimentatore a disco o un alimentatore a vibrazione elettromagnetica che, sotto il bunker del carbone, il mulino è un insieme di macinazione, asciugatura,introduzione di aria calda dal sistema di forno rotativo o di gas di combustione dalla camera di combustione ausiliaria per asciugareIl gas con carbone uscito dalla macina di rottura del carbone, con la forza del pompaggio dei gas di scarico, entra nel separatore.carbone polverizzato grossolano restituito al mulino macinato di nuovo attraverso una valvola di scarico di cenere automaticaLa polvere fine è stata spinta nel raccoglitore di polvere del sacchetto con la forza di un flusso di gas per ottenere la separazione di polvere e gas.una parte dei gas di scarico riciclati in una macinazione del carboneIl carbone polverizzato raccolto dal raccoglitore di polvere viene scaricato nel cestino di stoccaggio del carbone del forno.,nel bruciatore anteriore del forno con un soffiatore di radici, attraverso il soffiatore d'aria di combustione del bruciatore per l'alimentazione dell'aria per la combustione, utilizzato per calcinare il calcare.
4.Sistema di trasporto del prodotto finito
La calce finita viene trasportata in ascensore a secchio attraverso la macchina a secchio a catena con un raffreddatore, quindi nel silo di setacciatura superiore del grano con un ascensore.parte qualificata ¥5 mm trasportata al contenitore del prodotto finito da un trasportatore a nastroLa valvola di scarica elettrica è fornita nel magazzino del prodotto finito e nel cestino della polvere.La funzione principale del magazzino dei prodotti finiti è la misurazione del buffering, i prodotti finiti devono essere immediatamente inviati alla fabbrica di carburo di acciaio per l'uso di polvere riducente.
5.Sistema di trattamento dei gas di combustione
gas di combustione a alta temperatura provenienti da forni rotanti, dopo lo scambio di calore con il calcare nel precaldaio, la temperatura è scesa a 260 °C sotto,raffreddamento attraverso il raffreddatore a più tubi e quindi nel raccoglitore di polveri ad alta temperatura tipo sacchetto.Dopo il raccoglitore di polvere, ventilato ad alta temperatura nell'atmosfera attraverso il camino, la concentrazione di polvere è inferiore a 30 mg/Nm3.
Per soddisfare i requisiti per il processo di modernizzazione della linea di produzione del forno di calce attiva pre-decomposito, assicurare il funzionamento affidabile delle attrezzature di processo, parametri di processo stabili,per garantire la qualità del prodotto, risparmiare energia, migliorare la velocità di funzionamento della linea di produzione.L'intero processo adotta tecnologie avanzate di controllo, aumentare il controllo DCS sulla base di controllo PLC, monitoraggio centralizzato,funzionamento e controllo decentralizzato della linea di produzione principale, per migliorare la qualità dei prodotti e ridurre i consumi, per migliorare l'affidabilità delle apparecchiature di controllo elettrico e la manutenzione, per realizzare l'ammodernamento del controllo,monitoraggio, operazione.
6Qualità del prodotto
CaO ≥ 93, MgO ≤ 4.5, SiO2 ≤ 1, P ≤ 0.01, S ≤ 0,025 perdita di accensione ≤ 3, grado attivo ≥ 350 ml ~ 380 ml ≤ 1,5%, bruciore, bruciore ≤ 1,5%

Macchine per la frantumazione
Fabbricazione
alimentatore
Convogliatore
Precaldatore
Fornaci rotanti
Frigoriferi rotanti
idratante
Fabbricazione a partire da semi di legno
Silos di stoccaggio della calce
Sistema di filtrazione (filtro sacchetto)
Ventilatore di aspirazione
