Forno rotativo trasportabile per il trattamento del suolo

Progettazione tradizionale

I forni a rotazione sono utilizzati nell'industria minerale per la lavorazione di vari minerali come nichel, ferro, zinco, vanadio, calcare, argilla espansa ecc.I forni rotanti sono progettati per un funzionamento affidabile nei diversi processi che si occupano di elevati throughput e alte temperatureI forni rotanti di thyssenkrupp Industrial Solutions soddisfano in modo affidabile le esigenze del cliente e sono in grado di subire sovraccarichi meccanici e di processo intermittenti durante il normale funzionamento.

Fabbricazione professionale di forni rotanti.pdf

Forno rotativo trasportabile per il trattamento del suolo

• Temperatura: 500-1500°C

• I solidi contenuti in contenitori (per es. barili) possono essere alimentati insieme a confezioni più piccole mentre i fanghi o i solidi sfusi vengono alimentati contemporaneamente

• Generalmente costruito su larga scala è comune ₹ 50.000 tpy

• Ampia infrastruttura di supporto necessaria per un'operazione di successocontrollo dell'inquinamento atmosferico, la gestione dei solidi e gli impianti di trattamento delle acque di lavaggio possono essere elaborati

• Generalmente configurati con un grande ventilatore o ventilatori a scarico indotto vicino allo stack per garantire il mantenimento del vuoto su tutte le apparecchiature a monte

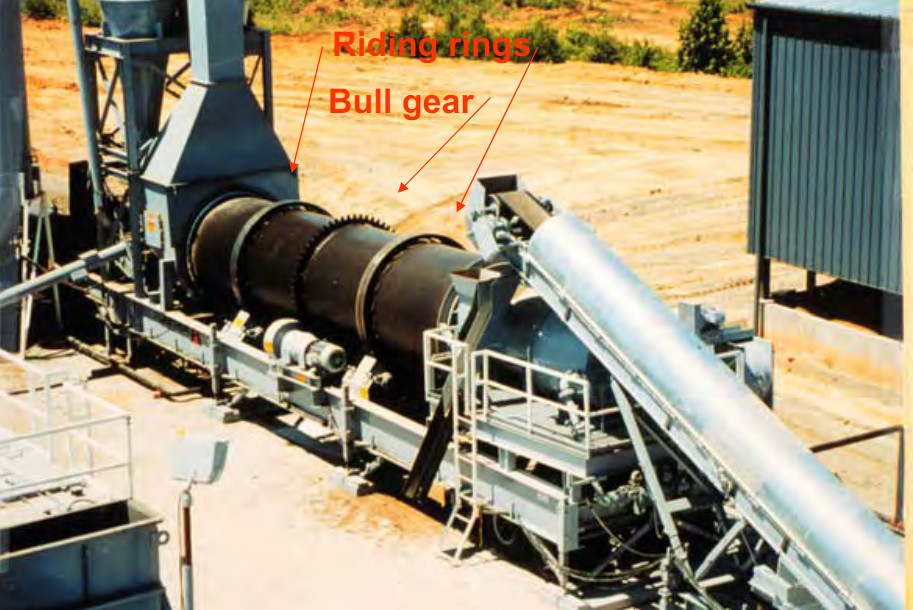

Questa diapositiva raffigura in realtà un forno rotativo trasportabile utilizzato per un progetto di trattamento del suolo, ma la sua configurazione e le sue caratteristiche sono comuni a molte unità di questo tipo.L'estremità di alimentazione è a destra appena sotto il trasportatore e l'estremità di scarico è a sinistraPer far ruotare il forno, due anelli sono fissati all'esterno del forno stesso. Questi anelli ruotano su cuscinetti situati appena sotto ogni anello.un motore di grandi potenze, mostrato al centro del forno nella parte anteriore, spinge la rotazione del forno attraverso l'alluminio bull, che gira interamente intorno al centro del forno.,la capacità di ricambio del forno è spesso fornita come in alcune unità, in particolare quelle che funzionano in modalità di scorie a temperature più elevate,deve ruotare per evitare il surriscaldamento della corona del forno e, eventualmente, causare deformazione del guscio di acciaio.
