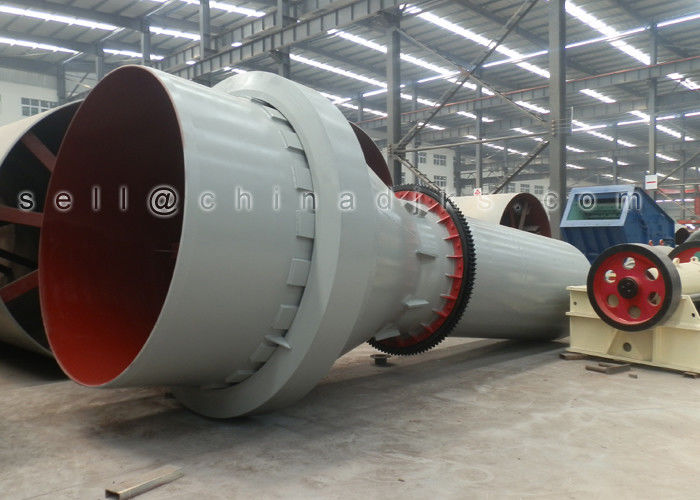

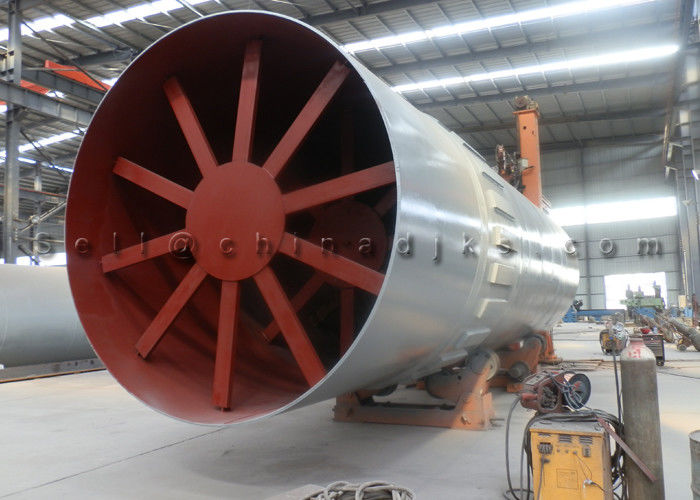

Serbatoio cilindrico su misura del forno rotante per la spugna di ferro

L'industria il Co., srl di Zhengzhou Hengyang fornisce i servizi di campo completi e l'estesa analisi in loco per assistere le piante con il raggiungimento dei loro scopi. Ci specializziamo in prodotti di progettazione ed installiamo gli interi progetti del forno rotante, offrenti il supporto operativo tecnico nelle aree, che comprendono i forni, i bruciatori, il trasportatore, i dispositivi di raffreddamento ed altre aree relative. Offriamo i programmi di formazione e le soluzioni innovarici per assistere la vostra pianta nel raggiungimento della sua capacità piena.

Portata di lavoro & di servizio generale:

- Gomma del forno rotante e rullo del sostenitore che rifa la superficie (macinazione)

- Misure di ispezione del forno rotante

- Allineamento caldo del forno

- Manutenzione del forno rotante

- Progettazione-produzione ed installazione del forno rotante

- Orecchioni, rulli e pneumatici del forno

Applicazione del forno rotante

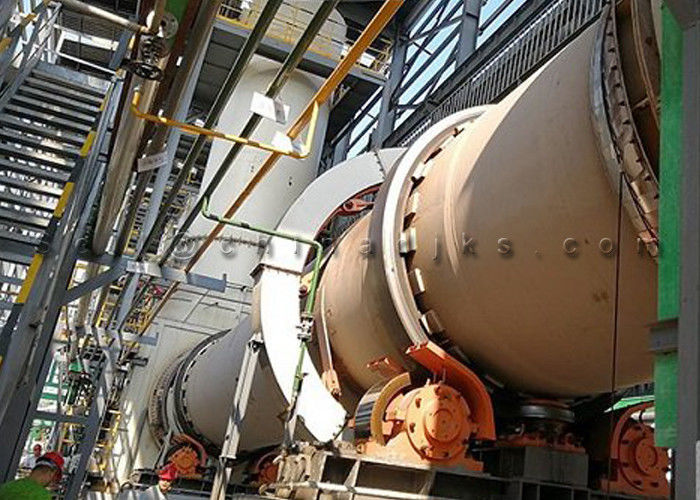

Il forno rotante è un serbatoio cilindrico girante che è utilizzato per l'essiccamento, la calcinazione e la sinterizzazione in un processo continuo con l'uso dei gas caldi. I gas caldi possono essere generati in una fornace esterna o da una fiamma dentro il forno. Il forno rotante del forno rotante di Dajia e della spugna di ferro è stato sviluppato per l'esecuzione dell'essiccazione, calcinazione e la sinterizzazione del lavoro in un processo continuo. Ampiamente usato per cemento, calcinazione del coke dell'animale domestico, dolomia, bauxite, la spugna di ferro ed altri materiali, usa i gas caldi per l'operazione. Integrato con il variatore di velocità, l'automazione di processi e la strumentazione, questo forno assicura il controllo operativo ottimale. Oltre alla tecnologia, suo caratteristica del progetto la migliore entrata e lo sbocco che sigillano per assicurare l'entrata falsa minima dell'aria.

Nota: Il forno di prova è per il progetto dell'OEM, pls conferma con noi se interessato.

Caratteristica della struttura

Il grado delle coperture del forno di angolo naturale di rotazione e di deviazione dei supporti del forno è progettato con attenzione, che prolunga il tempo di impiego di rivestimento refrattario

I rulli di sostegno del forno sono forniti dei cuscinetti a rulli di galleggiamento con il grande diametro e di piccolo L/D per il più alta affidabilità

Guarnizioni del forno rotante all'entrata del forno, che serviscono da tempo di impiego di strato e di aumento dell'isolamento.

Rullo di sostegno

Per assicurare l'uso uniforme delle superfici di contatto fra i pneumatici e rulli di sostegno come pure l'ingranaggio ed il pignone di giro, il moto assiale del forno rotante è controllato. Il meccanismo del rullo di sostegno neutralizza le forze che sono generate dal pendio del forno. Funziona automaticamente ed è controllato da senza contatto.

Forno Tiro

Lo scopo dei pneumatici (ha chiamato spesso gli anelli di guida) e dei rulli è di sostenere il forno e di permettere che giri con attrito minimo. I forni rotanti sono fra i più grandi oggetti permanentemente di muovere il macchinario industriale, i più grandi esempi che pesano nella loro forma completamente caricata parecchie migliaia di tonnellate. Malgrado le sfide della loro dimensione e della loro temperatura elevata, i migliori esempi del forno rotante girano sui loro rulli quasi frictionlessly, il potere assicurato dall'azionamento che è quasi interamente per opporrsi al carico eccentrico del contenuto del forno. Sul taglio del potere ad un forno, il forno «rotolerà indietro» ed a meno che un freno si applichi, continuerà ad oscillare come un pendolo per dieci o quindici minuti prima di giunger a un punto mortoe. Questo stato meccanico fine-sintonizzato richiede la progettazione specializzata dei supporti del forno.

Vantaggi del forno del rullo

La progettazione unica della struttura del piatto scanalato dello spessore dalle coperture e del pneumatico garantisce il funzionamento sincrono 100% delle coperture e del pneumatico; può anche trasformare la forza radiale lungo le coperture al tangenziale. In questo modo, la deformazione delle coperture potrebbe efficacemente essere limitata ed il tempo di impiego del mattone refrattario è prolungato.

il supporto del forno di Auto-allineamento garantisce il contatto di 100% del rullo e del pneumatico di sostegno e l'alta efficienza della trasmissione, in modo da prolungare il tempo di impiego della colata e forgiare le parti.

L'azionamento del forno tramite rulli di sostegno è caratterizzato dalla disposizione compatta, dal funzionamento stabile, dalla prestazione affidabile e dalla manutenzione bassa.

Forno Ring Gear

Ring Gears inoltre è conosciuto come anello del dispositivo d'avviamento e comprende l'anello medio del acciaio al carbonio con i denti che viene adattato generalmente sulla periferia del volano del motore a combustione interna nelle applicazioni automobilistiche. Con i denti guidati dal più piccolo ingranaggio (pignone) del motorino di avviamento, il suo uso primario è nella coppia di torsione di trasferimento dal pignone del motorino di avviamento al volano/disco flessibile per rotazione del motore.

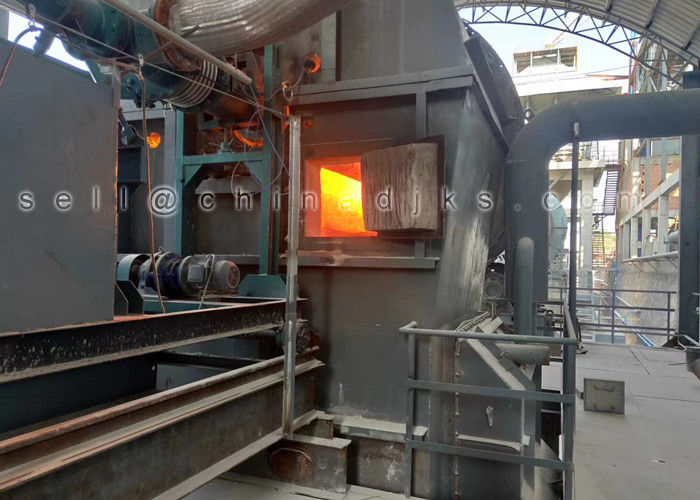

Guarnizione dell'entrata del forno

La guarnizione dell'entrata del forno sarà del tipo anello di attrito. Due anelli di no., segmenti di trasporto della scarpa di usura sul fronte, con un anello che gira con il forno, scorrevole su faccia a faccia. Le scarpe di usura sono lubrificate da grasso ad alta temperatura. L'anello scorrevole ha cilindri pneumatici, distribuiti ugualmente sulla periferia, cui tenga sempre sia la scarpa suona della guarnizione primaria nel movimento di upward-downward che persino durante, del contatto.

Guarnizione di scarico del forno

La guarnizione di estremità di scarico si compone dei blocchetti segmentati di sovrapposizione radialmente disposti della grafite. Ciò permette il movimento delle coperture nella direzione radiale ed assiale mentre efficacemente sigilla.
