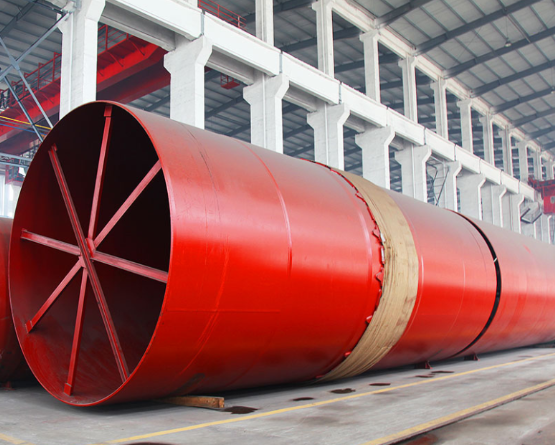

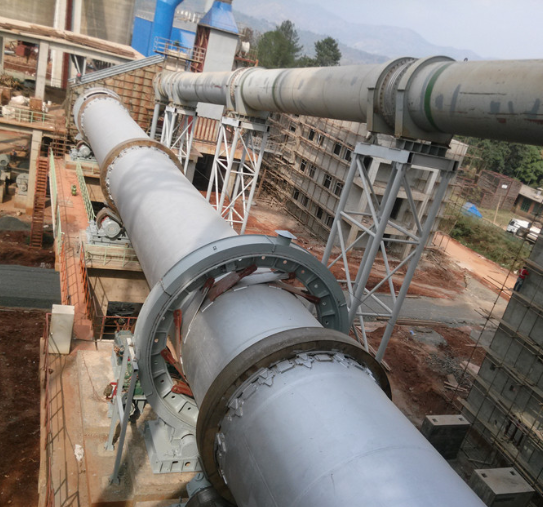

5.2x118m Forno rotativo utilizzato per l'industria metallurgica non ferrosa

This series of rotary kiln is the large-size advanced international calcining kiln and furnace which is developed by our company and many scientific research institutes such as Beijing General Research Institute of Mining and Metallurgy, Changsha Research Institute of Mining and Metallurgy, Suzhou Sinoma Research Institute of Non-metallic Mining Industry, ecc.Rispetto al forno rotativo con la stessa specifica realizzato dalla tecnologia tradizionale, questa serie di forni rotanti può aumentare la capacità di produzione del 30%, ridurre il consumo di calore del 40% e rendere la temperatura dei gas di combustione scaricati < 250°C,per cui è conveniente per la raccolta di polvere e soddisfare le moderne esigenze di protezione ambientale circa il risparmio energetico e la riduzione del consumoQuesto forno rotativo è ampiamente utilizzato per l'estrazione di nichel dalla laterite, calcinando il calcare attivo, pellet ossidato, ossido di magnesio, ossido di alluminio, anidride titanica, ecc.

Parametri tecnici

1Specificità: Φ5.2x118m

2Capacità: 80-90 t/d

3Inclinazione del guscio del forno: 3,5%

4Numero di appoggi: 5

5. Tipo di rullo di spinta: idraulico

6. Velocità di rotazione del forno

guida principale: 0,2-1,233 r/min

guida ausiliaria: 7,82 r/h

7Guida principale.

Modello del motore: YSNP450L1-6

potenza nominale: 355x2KW

intervallo di regolazione della velocità: 160-980 r/min

tensione nominale: 380V

Modello di riduttore: P320W-90

rapporto di velocità totale: 90

8. guida ausiliaria

Modello del motore: Y225S-4

potenza nominale: 37x2kw

velocità di rotazione nominale: 1480 r/min

tensione nominale: 380v

Modello di riduttore: YNL305-14

rapporto di velocità totale: 14

9Peso totale (esclusi i mattoni refrattari): 1650 t

Portata della fornitura

Compreso il dispositivo di azionamento principale, il dispositivo di azionamento ausiliario, il cambio di circonferenza e il pignone, l'albero e il cuscinetto, il coperchio dell'ingranaggio, le sezioni del guscio, il coperchio dell'aria fredda dell'uscita del forno, la piastra di protezione del forno e il bullone e il dado, il pneumatico,dispositivo di supporto, rullo idraulico a spinta, stazione idraulica a rullo a spinta, dispositivo di sigillamento dell'uscita del forno, dispositivo di sigillamento dell'ingresso del forno, condotto d'aria di raffreddamento dell'uscita del forno, sistema di lubrificazione del riduttore, coperchio di alimentazione,copertura di scarico, attrezzatura di installazione, strumenti, armadietto di controllo elettrico ecc.
