Luogo di origine:
Cina
Marca:
Hengyang
Certificazione:
ISO9001
Numero di modello:
HC-503
1 Campo di applicazione
1- Aggiornamento dei metalli ferrosi: martite, ematite, siderite, cromite, ilmenite, manganese, ecc.
2. Separazione dei metalli non ferrosi: wolframite e quarzo, pirrotite e cassiterite, wolframite e cassiterite, limonite purificante, scheelite, wolframite e granato, ecc.
3- recupero di terre rare: tantallo e niobio, lepidomelane, monazite, ecc.
4- Luminare i non metalli: quarzo, feldspato e caolino per ceramiche, sillimanite, cassiterite, andalusite, cianite per refrattarie, e separare le impurità da hornbende, mica, turmalina, granato,E così via,
2 Caratteristiche tecniche

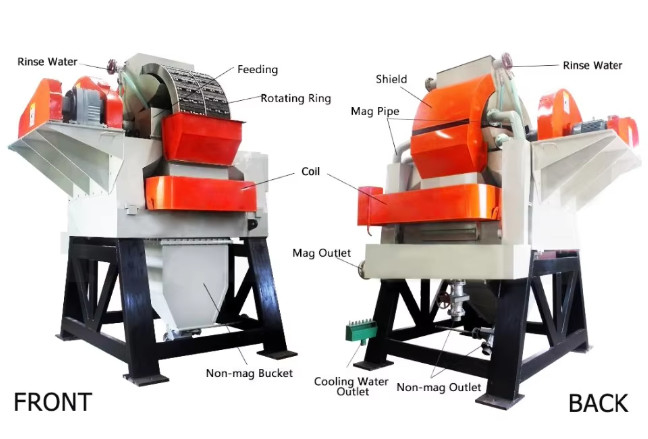

1Il separatore magnetico ad alto gradiente con anello verticale di raffreddamento olio-acqua dispone di un sistema di raffreddamento avanzato.È adottato il principio dello scambio di calore olio-acqua, e il calore generato dalla bobina viene rapidamente portato via dall'acqua di scarico, in modo che l'aumento della temperatura della bobina sia inferiore a 25 °C e il decadimento termico del campo magnetico sia minimo.
2Entrambe le estremità della bobina sono avvolte da scudi di ferro, il che migliora il tasso di utilizzazione dell'energia magnetica e aumenta la forza del campo magnetico nell'area di separazione di oltre l'8%,e il campo magnetico di fondo è superiore a 1.4 T.
3L'alloggiamento della bobina è completamente sigillato, impermeabile, impermeabile alla polvere e resistente alla corrosione, garantendo che l'apparecchiatura possa funzionare in una varietà di ambienti difficili.
4L'utilizzo dell'acqua di scarico per raffreddare l'olio del trasformatore, che elimina la necessità di ulteriore acqua di raffreddamento, risparmia energia, protegge l'ambiente e risparmia risorse idriche.
5. il mezzo magnetico è una struttura a barre con diverse sezioni trasversali, con un meccanismo di ritenuta a quattro punti, con un grande gradiente di campo magnetico,elevata resistenza al campo e lunga durata di vita.
6. Con avanzato sistema di diagnosi di errore e sistema di controllo remoto, realizzando il controllo operativo intelligente delle attrezzature.
7Dispositivo pneumatico opzionale di lavaggio e pulsazione dell'acqua può essere equipaggiato in base alle caratteristiche di diversi materiali, con elevata efficienza di lavaggio,buon effetto di separazione e basso consumo d'acqua.
3 Dati tecnici
|
Modello
Parte |
DLS-50 | DLS-75 | DLS-100 | DLS-125 | DLS-150 | DLS-175 | DLS-200 | DLS-250 |
|
Diametro dell'anello (mm) |
500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2500 |
| Dimensione delle particelle mm (-200 maglie) |
- Uno.0 (30-100) |
- Uno.0 (30-100) |
- Uno.3 (30~100) |
- Uno.3 (30~100) |
- Uno.3 (30~100) |
- Uno.3 (30~100) |
- Uno.3 (30~100) |
- Uno.3 (30~100) |
|
Densità dello slurry (%) |
10 ~ 40 | 10 ~ 40 | 10 ~ 40 | 10 ~ 40 | 10 ~ 40 | 10 ~ 40 | 10 ~ 40 | 10 ~ 40 |
|
Flusso di scorie (m3/h) |
0.5~1.0 | 1.0~2.0 | 12.5 ~ 20 | 20 ~ 50 | 50~100 | 75 ~ 150 | 100~200 | 180 ~ 450 |
|
Capacità di gestione (t/h) |
0.05 ~ 0.25 | 0.1~0.5 | 4 ~ 7 | 10~18 | 20 ~ 30 | 30 ~ 50 | 50 ~ 80 | 80 ~ 150 |
| Intensità nominale di campo (T) | 0 a 1.1 | 0 a 1.1 | 0 a 1.1 | 0 a 1.1 | 0 a 1.1 | 0 a 1.1 | 0 a 1.1 | 0 a 1.1 |
| Corrente di alimentazione (A) | 0~1200 | 0~850 | 0~650 | 0~850 | 0~950 | 0~1200 | 0~1200 | 0~1400 |
| Tensione di alimentazione (V) | - 0 a 8.3 | 0~13 | 0-26.5 | 0 ~ 23 | 0 ~ 28 | 0~31 | 0 ~ 35 | 0 ~ 45 |
| Potenza di alimentazione (KW) | 0 ~ 10 | 0~11 | 0~17 | 0~19 | 0 ~ 27 | 0 ~ 37 | 0~43 | 0~63 |
| Potenza del motore ad anello (KW) | 0.37 | 0.55 | 1.5 | 2.2 | 4 | 4 | 5.5 | 11 |
| Potenza del motore a vibrazione (KW) | 0.55 | 0.75 | 2.2 | 2.2 | 4 | 4 | 7.5 | 11 |
| Pressione di approvvigionamento idrico (MPa) | 0.1~0.2 | 0.1~0.2 | 0.2~0.4 | 0.15 ~ 0.3 | 0.2~0.4 | 0.2~0.4 | 0.2~0.4 | 0.2~0.4 |
| Consumo d'acqua (m3/h) | 0.75 ~ 1.5 | 5 ~ 8 | 10 ~ 20 | 30 ~ 45 | 60 ~ 90 | 80~120 | 100 ~ 150 | 200~300 |
| Acqua di raffreddamento (m3/h) | 1.5 ~ 2 | 1.5 ~ 2 | Due.5 | 2.5~3 | 3 ~ 4 | 4 ~ 5 | 5 ~ 6 | 6 ~ 7 |
| Peso del telaio principale (t) | 1.5 | 3 | 6 | 14 | 20 | 32 | 48 | 105 |
|
Dimensione globale (mm) |
1900*1580*1320 | 2000*1360*1680 | 2700*2200*2560 | 3045*2320*2640 | 3400*3060*3150 | 3900*3400*3800 | 4290*3610*4320 | 5800*5000*5400 |
I minerali secchi sopra menzionati sono minerali metallici e la capacità di gestione dei minerali non metallici è pari alla metà dei minerali metallici.Per maggiori dettagli, contattateci direttamente.
