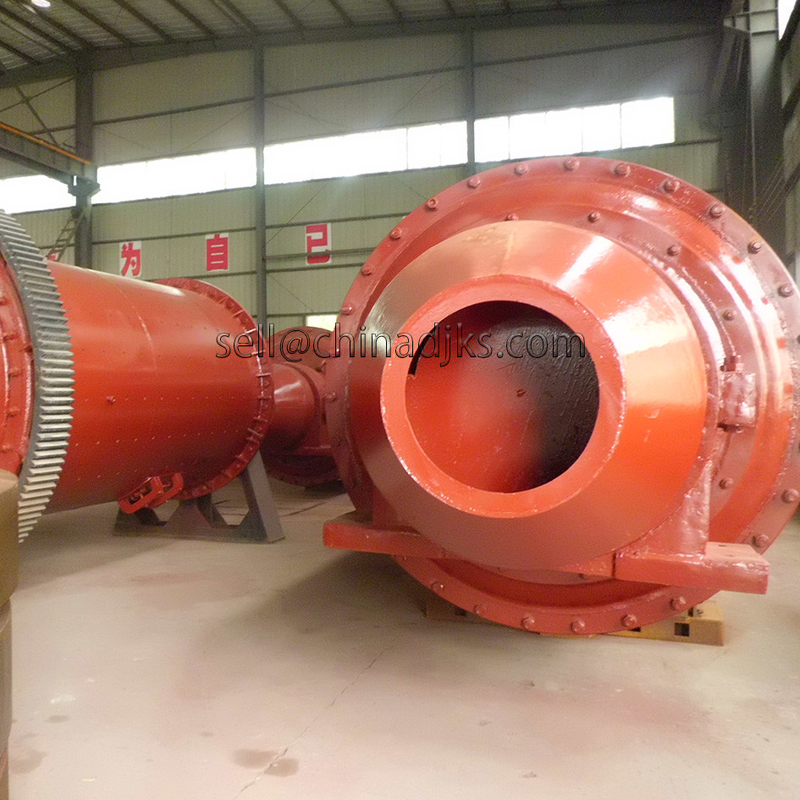

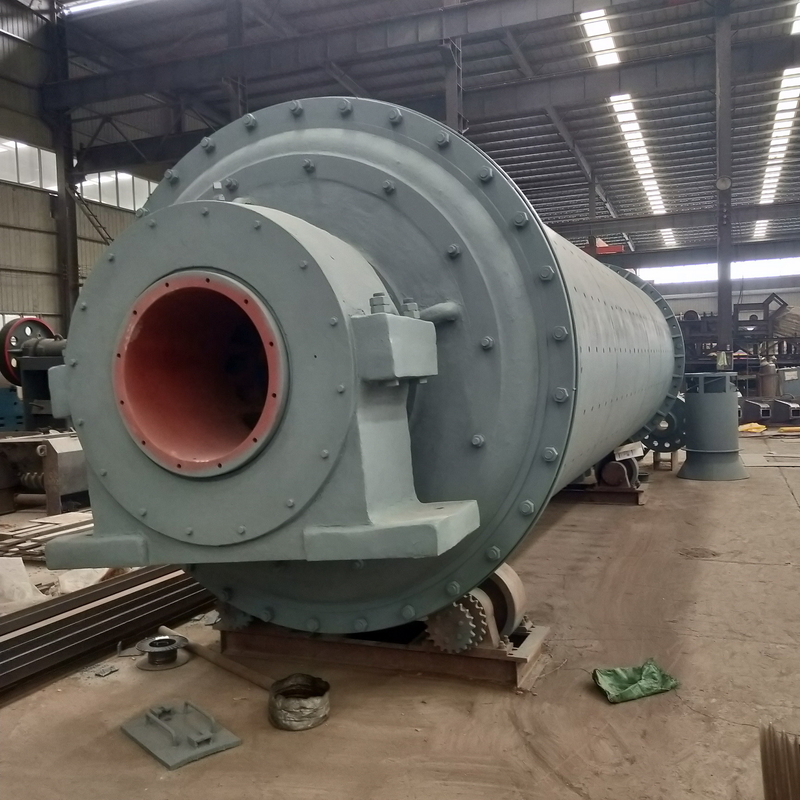

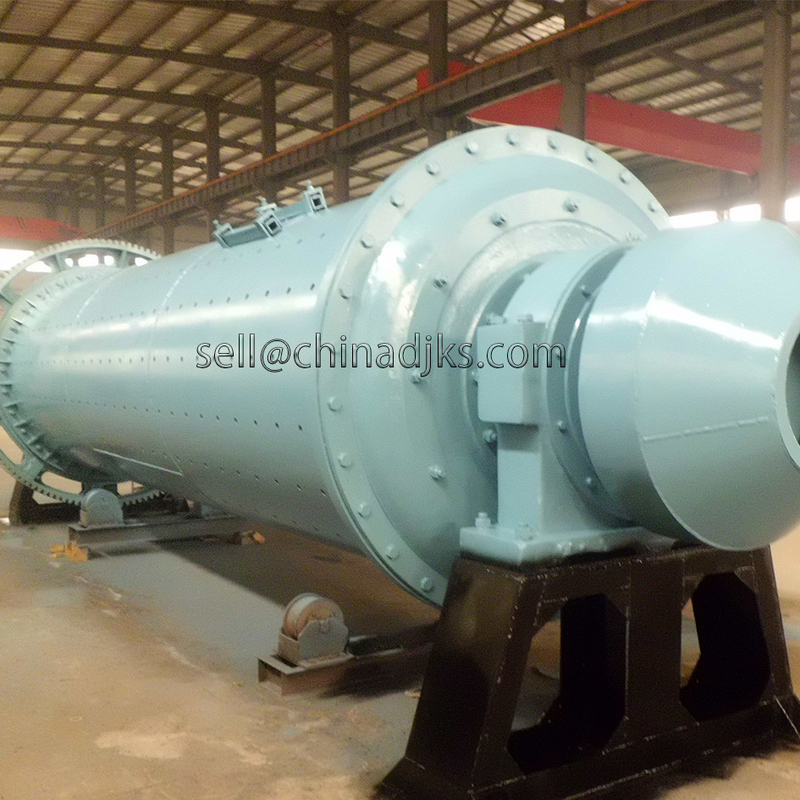

Mulino a palle stridente su misura 3t/H con la pianta Micronizing

Introduzione

Restare ha sintonizzato su con tempo e la tecnologia per oltre 20 anni; a hengyang aspiriamo dare ai nostri clienti la migliore soluzione, i migliori prodotti ed i servizi. Ci sforziamo duro contribuire sostanzialmente ai settori prioritari globali di risparmio energetico e di protezione dell'ambiente. Per energia di risparmio ed il raggiungimento dei prodotti di buona qualità, abbiamo sviluppato un MULINO A PALLE con l'unità di classificatore.

L'intera unità consiste delle attrezzature come; Frantoio a mascella, mulino a martelli, elevatore, tramoggia di caricamento, alimentatore di vite, mulino a palle, classificatore. Collettore di polveri di RPJ, cortine d'aria e ventilatore.

OPERAZIONE

L'unità di cui sopra è usata per la molatura della dolomia e della calcite. Il frantoio a mascella schiaccia la pietra alla dimensione fino a 12 millimetri che è sollevata dall'elevatore ed è scaricata nel mulino a martelli. Il mulino a martelli riduce il prodotto to-3mmand là è nella tramoggia di caricamento. Dal saltatore un alimentatore di vite è fornito di un azionamento variabile di frequenza per controllare l'alimentazione di materiale schiacciato al mulino a palle. Il mulino a palle sta avendo un rivestimento dell'acciaio di manganese e una che-frantumazione stridente d'acciaio di media il materiale in polvere fine. Questa polvere è scaricata con la periferia del mulino a palle.

Il mulino a palle si muove con cuscinetto a rulli sferico adatto con il cuscinetto e un ingranaggio di giro che è guidato dalla trasmissione elicoidale tramite l'accoppiamento fluido ed il motore elettrico.

Un ventilatore è fornito nel sistema che succhia la polvere scaricata dal mulino a palle e va spolverizzare il classificatore che che classifica le particelle fini cioè (20 micron o 15 micron 10 micron) ed il materiale grezzo è restituito al mulino a palle per riaffilare. Dopo la classificazione, il materiale va al collettore di polveri di RPJ in cui raccogliamo il prodotto richiesto tramite la cortina d'aria

CARATTERISTICHE TECNICHE

Requisito di potere:

I dettagli del requisito di potere e di altri esseri alleati dell'attrezzatura un la parte integrante del mulino a palle sono forniti come sotto:

Frantoio a mascella 10 HP/1440 RPM/TEFC/Sq. Motore della gabbia

Elevatore di secchio 03 HP/1440 RPM/TEFC/Sq. Motore della gabbia

Mulino a martelli 25 HP/1440 RPM/TEFC/Sq. Motore della gabbia

Elevatore di secchio 03 HP/1440 RPM/TEFC/Sq. Motore della gabbia

Alimentatore di vite 02 HP/1440 RPM/TEFC/Sq. Motore della gabbia

Mulino a palle 150 HP/1440 RPM/TEFC/Sq. Motore della gabbia

Classificatore 25 HP/1440 RPM/TEFC/Sq. Motore della gabbia

Ventilatore 60 HP/1440 RPM/TEFC/Sq. Motore della gabbia

Cortine d'aria (3 no) 02 HP/1440 RPM/TEFC/Sq. Motore della gabbia

PRODUZIONE

CALCITE/DOLOMITE D97 – 20 micron – 1000 chilogrammi. /Ora

D97 – 15 micron – 850 chilogrammi. /Ora

D97 – 10 micron – 650 chilogrammi. /Ora

(I dati di cui sopra di produzione sono sulla base sperimentale che può variare mentre dipende dal comportamento di frantumazione-abilità e di durezza del materiale e stessi non può essere ritenuta come figure costanti)

LO SPAZIO HA RICHIESTO PER LA PIANTA

LUNGHEZZA 15 METRI

LARGHEZZA 10 METRI

ALTEZZA 6,25 METRI

NOTA: - La portata di rifornimento non può essere esattamente secondo lo schizzo indicato sul catalogo che dipende su
