Luogo di origine:
La CINA
Marca:
Hengyang
Certificazione:
ISO9001
Numero di modello:
HC-289

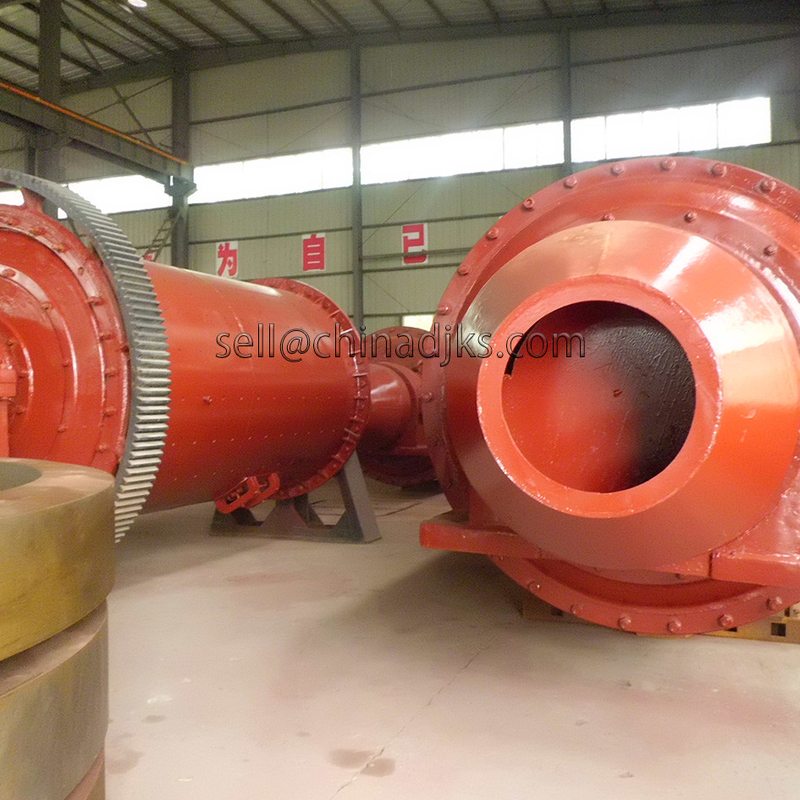

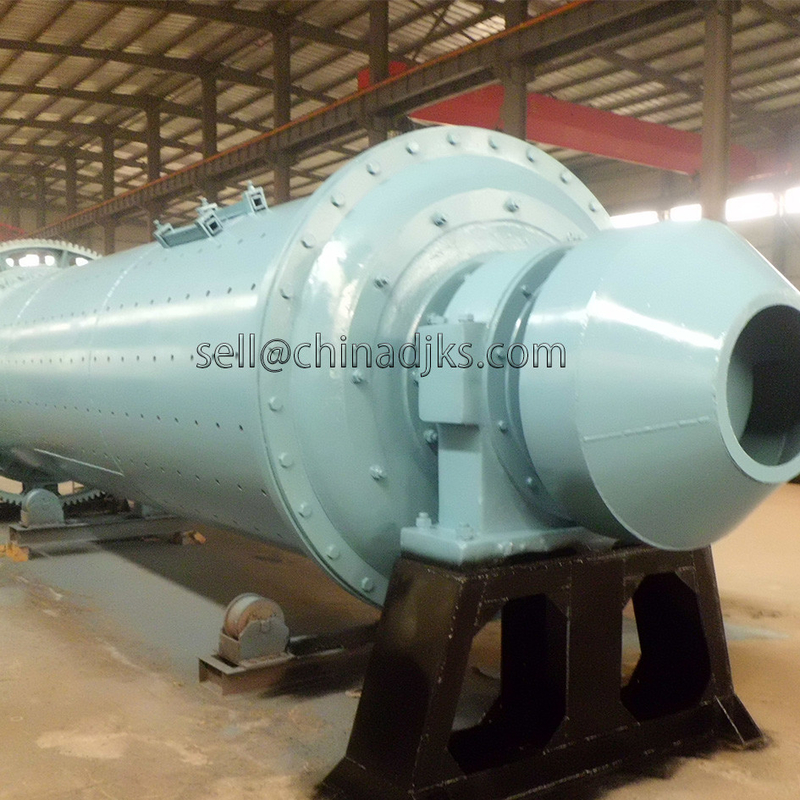

Il mulino a palle della griglia (mulino a palle di scarico della griglia) è una fresatrice della palla utilizzata per frantumare i vari minerali metalliferi ed altri materiali. Il tipo mulino a palle della griglia è un'attrezzatura tradizionale di fresatura di palla per scarico forzato del minerale metallifero dalla griglia di scarico del minerale metallifero.
La suoi struttura di base e processo stridente sono basicamente la stessa del tipo mulino a palle di straripamento, ma la struttura della parte di scarico del minerale metallifero è differente. L'estremità di scarico del mulino a palle di scarico della griglia è fornita di una fodera della griglia ed il materiale è scaricato attraverso la fodera della griglia.
La caratteristica del suo metodo di scarico è scarico forzato, in modo dalla capacità di produzione è più alta. Il tipo mulino a palle di scarico della griglia ha un'più alta capacità d'elaborazione, ma la dimensione del prodotto è relativamente grezza (0.2-0.3mm), adatto a prima fase di operazioni stridenti.
La sfera d'acciaio stridente dentro il barilotto del mulino a palle della griglia è riempita conformemente alle dimensioni ed alle proporzioni differenti. Quando la palla stridente è sollevata a certa altezza durante il funzionamento del mulino, la differenza di goccia con la superficie della polpa è più grande. Di conseguenza, l'impatto della sfera d'acciaio sul materiale è forte, l'effetto schiacciante del materiale è grande, l'effetto stridente è migliore.
Il mulino a palle della griglia pricipalmente è composto di parte del barilotto, parte d'alimentazione, scaricante la parte, il cuscinetto, il sistema di trasmissione ed il sistema di lubrificazione.
Dopo il tipo inizio della griglia del mulino a palle, il materiale è inserito nel barilotto attraverso l'estremità dell'alimentazione ed il barilotto poi gira intorno all'asse orizzontale secondo certa velocità. Allo stesso tempo, nell'ambito dell'azione di forza centrifuga e della forza di attrito, il materiale è portato ad un più alto posto e poi libero cadere ed il moto di lancio sono effettuati. Per concludere, il materiale è schiacciato nell'ambito dell'azione combinata del medium e del cilindro stridenti.
Il prodotto a terra è scaricato attraverso il divisorio di scarico. L'estremità di scarico del mulino a palle della griglia è fornita di una fodera della griglia, su cui ci sono molti piccoli fori per scaricare. Dopo che l'operazione stridente è completata, la polpa del minerale metallifero è sollevata ad un di più alto livello che l'apertura di scarico del minerale metallifero attraverso la fodera della griglia e la camera a forma di ventaglio che conducono all'apertura di scarico del minerale metallifero, di modo che la polpa del minerale metallifero è scaricata dal mulino a palle della griglia.
Dettagli tecnici del mulino a palle della griglia
| Specificazione (millimetri) | Capacità (t/h) | Dimensione dell'uscita (millimetri) | Giri la velocità (r/min) | I media stridenti caricano (t) | Potere del motore (chilowatt) | Peso (t) |
|---|---|---|---|---|---|---|
| φ900×1800 | 0.65-2 | 0.075-0.89 | 36 | 1,5 | 18,5 | 5,85 |
| φ900×3000 | 1.1-3.5 | 0.075-0.89 | 38 | 2,7 | 22 | 6,98 |
| φ1200×2400 | 1.5-4.8 | 0.075-0.89 | 36 | 3 | 30 | 13,6 |
| φ1200×4500 | 1.6-5.8 | 0.074-0.4 | 32,4 | 5 | 55 | 15,6 |
| φ1500×3000 | 2-5 | 0.074-0.4 | 29,7 | 7,5 | 75 | 19,5 |
| φ1500×5700 | 3.5-6 | 0.074-0.4 | 27 | 12 | 130 | 25,8 |
| φ1830×3000 | 4-10 | 0.074-0.4 | 25,4 | 11 | 130 | 34,5 |
| φ1830×6400 | 6.5-15 | 0.074-0.4 | 24,1 | 21 | 210 | 43 |
| φ2100×3000 | 6.5-36 | 0.074-0.4 | 23,7 | 15 | 155 | 45 |
| φ2100×7000 | 12-48 | 0.074-0.4 | 23,7 | 26 | 280 | 59,5 |
| φ2200×4500 | 9-45 | 0.074-0.4 | 21,5 | 27 | 280 | 54,5 |
| φ2200×6500 | 14-26 | 0.074-0.4 | 21,7 | 35 | 380 | 61 |
| φ2200×7000 | 15-28 | 0.074-0.4 | 21,7 | 35 | 380 | 62,5 |
| φ2200×7500 | 15-30 | 0.074-0.4 | 21,7 | 35 | 380 | 64,8 |
| φ2400×3000 | 7-50 | 0.074-0.4 | 21 | 23 | 245 | 58 |
| φ2700×4000 | 22-80 | 0.074-0.4 | 20,7 | 40 | 380 | 95 |
| φ2700×4500 | 26-90 | 0.074-0.4 | 20,7 | 48 | 480 | 102 |
| φ3600×8500 | 45.8-256 | 0.074-0.4 | 18 | 131 | 1800 | 260 |
| φ4000×6000 | 65-248 | 0.074-0.4 | 16,9 | 146 | 1600 | 242 |
| φ4500×6400 | 84-306 | 0.074-0.4 | 15,6 | 172 | 2000 | 280 |
| φ5030×8300 | 118-500 | 0.074-0.4 | 14,4 | 266 | 3300 | 403 |
| φ5500×8500 | 148-615 | 0.074-0.4 | 13,8 | 338 | 4500 | 525 |
