Luogo di origine:
La CINA
Marca:
Hengyang
Certificazione:
ISO9001
Numero di modello:
F-0018

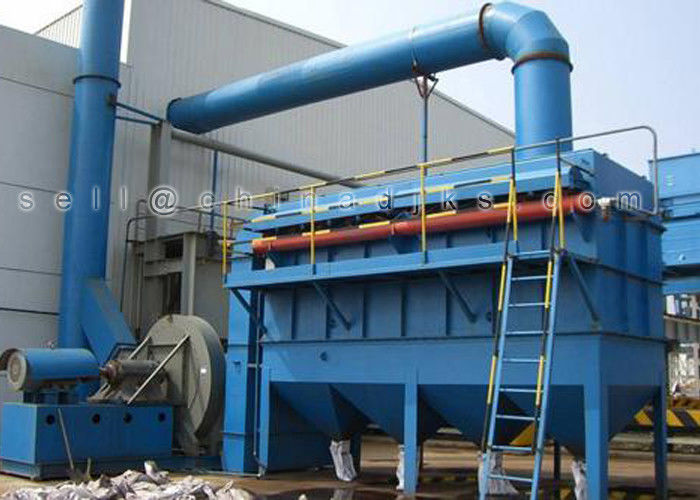

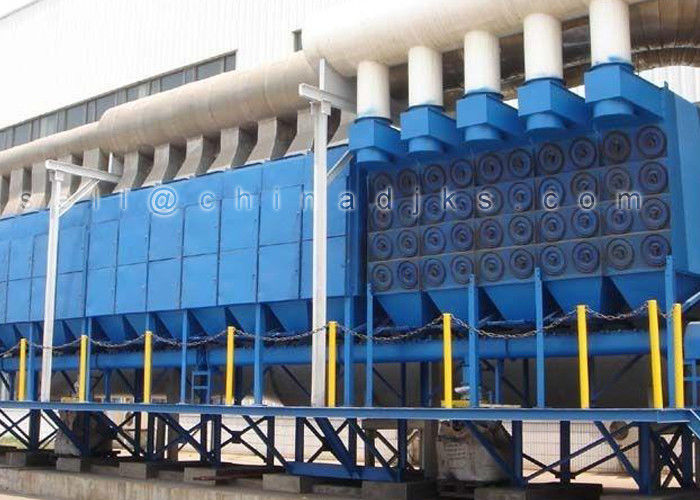

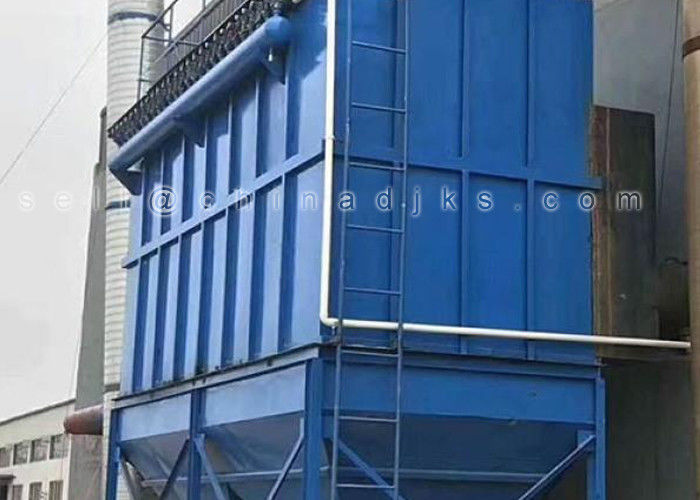

Attrezzatura di Jet Bag Filter Dust Collection di impulso della fabbrica del cemento
Impulso Jet Bag Filter Introduction
Il tipo collettore di polveri della borsa è un genere di attrezzatura di filtrazione della polvere asciutta, che pricipalmente è utilizzata per purificazione del gas di combustione, il trattamento della polvere (non fibroso) ed il recupero materiale nelle industrie quali cemento, metallurgia, materiali da costruzione, macchinario, l'industria chimica e la energia elettrica. +8615617816797 la parte del centro di intero lavoro di rimozione di polvere sono le serie di sacchetti filtro installati dentro la scatola. I sacchetti filtro sono fatti del tessuto filtrante tessuto o del feltro non tessuto. Quando il gas polvere-contenente entra nel collettore di polveri attraverso la presa d'aria, il tessuto della fibra è filtrato. Le particelle nel gas sono filtrate nell'ambito dell'azione e la polvere con grande e peso specifico si sistema dovuto la sue proprie gravità e cadute nel saltatore della cenere. Le particelle di polvere fini sono bloccate quando il gas attraversa il sacchetto filtro, di modo che il gas è purificato e limiti di emissione prescritti.
Base di selezione del filtro a sacco
Per il gas polveroso prodotto in circostanze varie di produzione, un tipo adatto di collettore di polveri dovrebbe essere usato per il trattamento di purificazione, in modo da raggiungere il migliore effetto di purificazione. Se l'attrezzatura è troppo grande, causerà lo spreco inutile. Piccolo, colpirà la produzione e non riuscirà a soddisfare le richieste di protezione dell'ambiente. La base principale di selezione è come segue:
1. temperatura di gas polveroso
La temperatura del gas polveroso è la base principale per la selezione del collettore di polveri. Se la temperatura dell'aria dell'assunzione è differente dalla temperatura di progettazione, causerà le conseguenze gravi. Quando la temperatura del gas è troppo alta, il sacchetto filtro sarà bruciato e deformato. Per gas ad alta temperatura, deve essere raffreddato sotto la temperatura che il materiale del filtrante può resistere a. La condensazione accadrà quando la temperatura del gas è troppo bassa, in modo dalla temperatura del gas deve essere tenuta superiore 20 a ° C.
2. trattare il volume di aria
Il volume di aria è il volume di gas che l'attrezzatura di rimozione di polvere può purificare in un tempo di unità. Le unità sono metri cubici all'ora m3/h o metri cubici standard Nm3/h all'ora. Ciò è uno dei motivi principali per la selezione dei collettori di polveri.
concentrazione in polvere 3.Inlet
Si riferisce alla concentrazione in polvere nel gas alla presa d'aria, che è determinata tramite il processo di produzione del punto della polvere. Nella selezione, è un fattore importante dietro il volume di aria. L'unità è g/m3 o g/Nm3. Quando la concentrazione in polvere all'entrata è troppo grande, la considerazione dovrebbe essere data all'installazione dell'attrezzatura di rimozione della pre-polvere.
Impulso Jet Bag Filter Specifications:
| Modello | PPCS128-6 | PPCS128-9 | PPCS128-10 | PPCS128-2×6 | PPCS128-2×7 | PPCS128-2×8 | |
| Volume (³ di m. /h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
| Velocità di aria (m/min) | 1.2-2.0 (la velocità varia ai punti differenti della polvere) | ||||||
| Area di filtrazione (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
| Area netta di filtrazione (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
| No. della borsa (pc) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
| Resistenza (PA) | 1470-1770 | ||||||
| Pressione negativa (PA) | 7000 | ||||||
| Contenuto di polvere all'entrata (³ di g/m) | <1300 | ||||||
| Emissione di polvere (³ di g/m) | ≤0.1 | ||||||
| Aria compressa | Pressione (PA) | (5-7) ×105 | |||||
| Consumo dell'aria | 3,6 | 5,4 | 6 | 7 | 8,3 | 9,5 | |
| (³ /min di m.) | |||||||
| Valvola di impulso | Qty (pc) | 12 | 18 | 20 | 24 | 28 | 32 |
| Dimensione | 2-1/2 ″ | ||||||
| Valvola di elevazione | Qty (pc) | 6 | 9 | 10 | 12 | 14 | 16 |
| Dimensione (millimetri) | Valvola Φ725, cassa d'aria Φ100 | ||||||
| Dispositivo YJD-26 di scarico | ³ /h di capacità 24m dello sbocco 300×300mm | Doppia valvola a cerniera 305×915 | |||||
| Trasportatore di vite | Modello | Dia. Φ300, ³ /h di capacità 21m | N/A | ||||
| Cambio | XWD2.2-5-1/43, potere 2.2Kw | N/A | |||||
| Scorrevole dell'aria | La diapositiva 250mm, il ³/㎡, la pressione 6860pa dell'aria di portata 2.0m, se il contenuto di polvere supera il ³ di 700g/m all'entrata, filtro a sacco con il grande trasportatore di vite dovrebbe essere considerata. | ||||||
| Dimensione e materiale della borsa | Dia.×lengthΦ130×3050, peso lordo di polietilene ha ritenuto 450g/㎡, la temperatura 120℃ | ||||||
| Area dell'isolamento (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
| Peso totale (approssimativamente) (chilogrammi) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
| Nota 1: L'area netta di filtrazione significa l'area di una camera durante l'eliminazione della polvere. | |||||||
| 2: Il consumo dell'aria compressa è basato su rifornimento del tubo dell'aria compressa da una stazione di compressione dell'aria. Il consumo dovrebbe essere considerato per come 1,3 volte di più se il rifornimento è fornito da un compressore d'aria indipendente. | |||||||
